電池材料負極體系為水系混料過程（溶劑為去離子水），因此來料無需干燥要求。此過程要求去離子水導電率在≤1us/cm。車間要求溫度:≤40℃，濕度:≤25%RH。

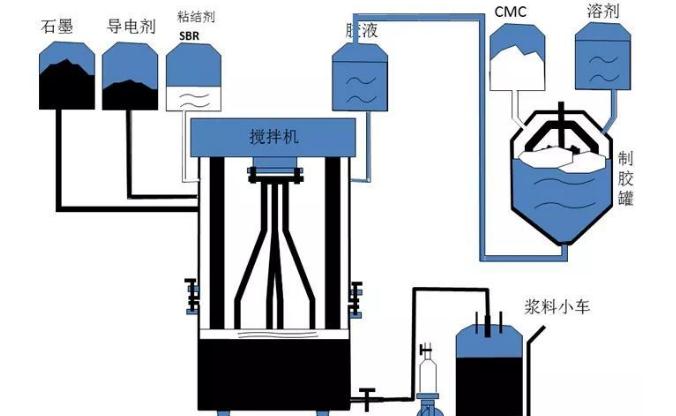

材料準備好后，首先制備膠液（CMC和水組成）。此時石墨C和導電劑倒入攪拌機進行干混，建議不抽真空，開啟循環(huán)水（干混時顆粒擠壓摩擦產熱嚴重）,低速15～20rpm，間隔≈15min刮料循環(huán)2-3次。接下來將膠液倒入攪拌機中開啟抽真空（≤-0.09mpa），低速15～20rpm刮料循環(huán)2次，再調整轉速（低速35rpm，高速1200～1500rpm）,運行15min～60min（具體依各廠家的自身的濕法工藝而定）。最后將SBR倒入攪拌機中，建議此時快速低時攪拌（SBR屬于長鏈高分子物，速度過高時間過長分子鏈易打斷失去活性），建議低速35-40rpm，高速1200～1800rpm，10-20min。

最后測粘度（2000～4000 mPa.s）、粒度（35um≤）、固含量（40-70%），抽真空過篩（≤100目）。具體的工藝值需要根據(jù)材料物性、混料工藝等影響有一定差異。車間要求溫度:≤30℃，濕度:≤25%RH。

原料的提取往往需要比較復雜工藝然后洗滌，固液分離，干燥，離心機往往不可缺少。
