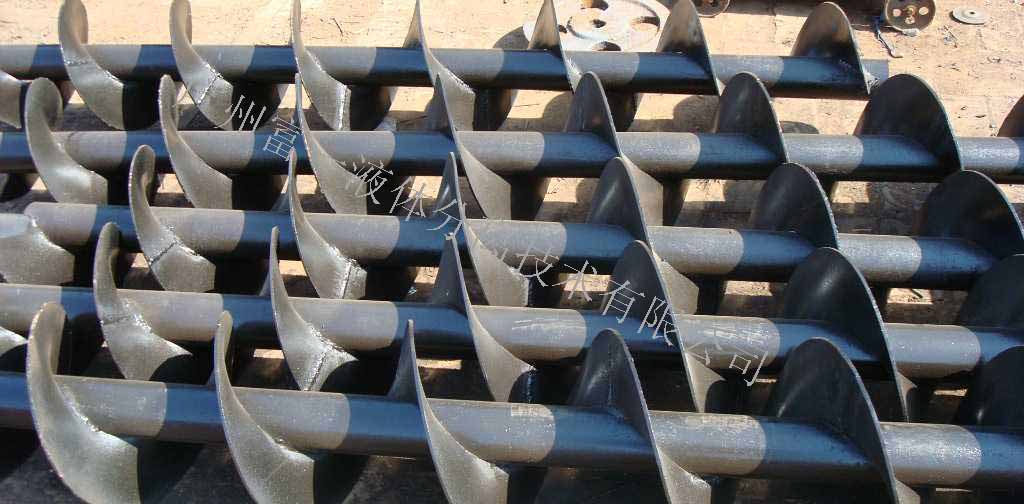

臥螺離心機螺旋輸送器改造

用于磺酸鹽介質分離的臥螺離心機,由于臥螺離心機高速轉動過程中物料與機體間的相互作用,做為主件的螺旋與轉鼓內壁的物料存在嚴重的邊緣直線硬磨損(徑向磨損),且具有很強的沖刷性質的軟磨損(軸向磨損),從而導致白鋼轉鼓的出料口處因出料過程中的動態磨損,轉鼓被橫向切斷.在檢修的過程中,我們對臥螺離心機的螺旋的工作現狀及磨損的過程和原因進行了認真分析和研究,并查閱了相關的處理工藝,同時征詢有關表面處理專家和專業焊接人員的意見和建議,認為應用現有手段進一步提高螺旋葉片耐磨性的工藝方法主要有兩種,即進行葉片邊緣噴涂和鑲焊硬質合金帶.

噴涂方法有表面噴涂碳化鎢層和噴涂陶瓷層兩種.前一種方法該離心機原生產廠即可進行,但碳化鎢層薄,耐磨性遠不如鑲焊硬質合金,且使用的周期短,需多次返廠修復.陶瓷層噴涂是金屬材料表面加強的一種新工藝,其耐熱、耐磨性好,但耐沖擊性及脆性存在缺點.

硬質合金是高溫?zé)Y(jié)的材料,它具有良好的可焊性和極強的耐磨性.如能夠用一定尺寸的硬質合金塊在螺旋葉片邊緣鑲焊成加強帶,完全可以從根本上解決螺旋葉片的磨損問題.工藝上只要在車削加工中創造必要的條件就可以為焊接提供保證.因此,采用將原間斷焊接改為在受磨損的錐形葉片邊緣全面加焊硬質合金帶的方法,在工藝上和實際操作上具有可行性.

為保證上述工藝方法的實現,進行重新設計.硬質合金刀頭尺寸、形狀的選擇:臥螺離心機的螺旋葉片總厚度為6 mm.為保證焊接的強度和質量,確定鑲焊的厚度為4 mm,高度為25 mm.為盡可能減少曲率影響,采用合金塊長度為14·5 mm(此時曲率影響為0·05 mm).為保證焊接強度,選用直角梯形塊,為焊接和歸圓留有余量.螺旋葉片材質為1Cr18Ni9Ti,具有較好的可焊性.為保證焊接和焊后尺寸及形狀符合要求,確定對原螺旋葉片在準備焊接范圍車去25 mm(單邊),并通過車削加工車成帶有臺階的焊片,作為焊接補件補焊到螺旋葉片上.使用銅焊,焊接成硬質合金帶,并進行修磨處理,最后做動平衡，.經過對臥螺離心機螺旋輸送器的改造的實施收到了很好的效果,設備開工率顯著提高,故障明顯減少,保證了裝置的正常生產.
